UML Spring Bootの例

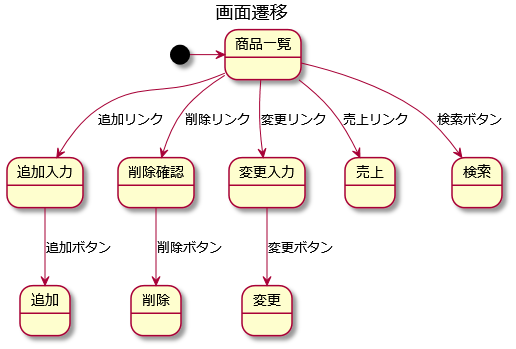

画面遷移図

@startuml
title 画面遷移
[*] -> 商品一覧
商品一覧 --> 追加入力: 追加リンク
追加入力 --> 追加: 追加ボタン
商品一覧 --> 削除確認: 削除リンク
削除確認 --> 削除: 削除ボタン
商品一覧 --> 変更入力: 変更リンク
変更入力 --> 変更: 変更ボタン
商品一覧 --> 売上: 売上リンク
商品一覧 --> 検索: 検索ボタン
@enduml

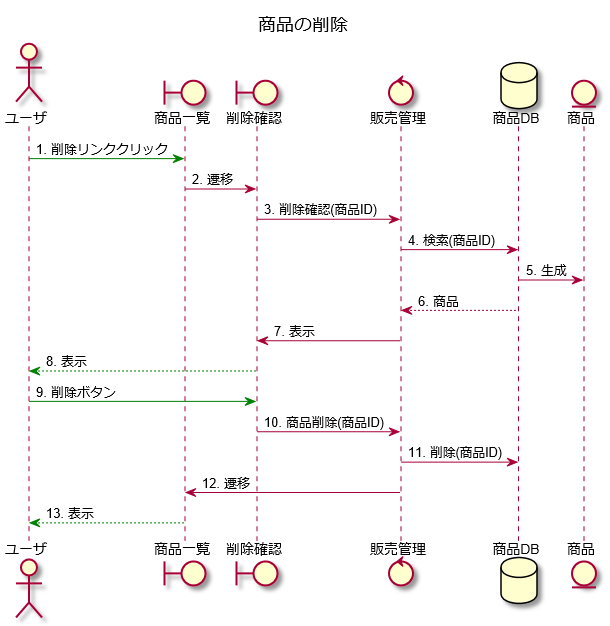

シーケンス図

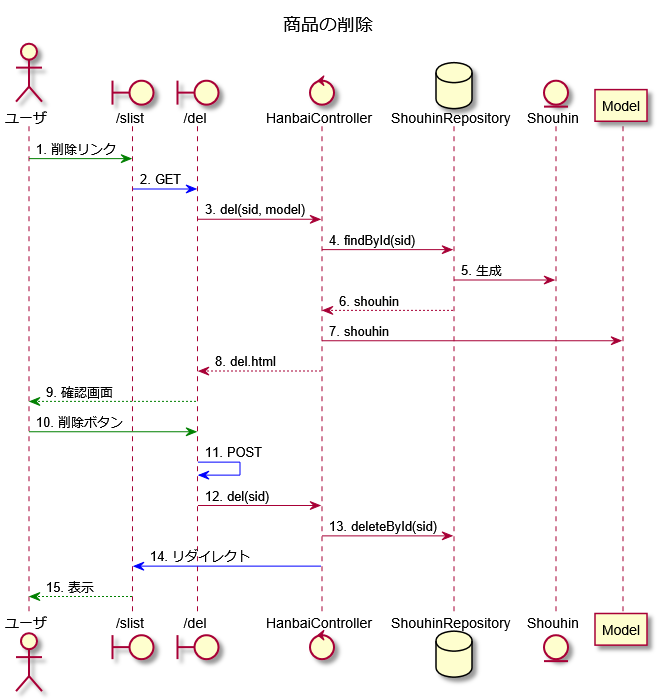

@startuml
title 商品の削除

autonumber "#."

actor ユーザ
boundary 商品一覧
boundary 削除確認
control 販売管理
database 商品DB
entity 商品

ユーザ -[#green]> 商品一覧:削除リンククリック
商品一覧 -> 販売管理:削除確認(商品ID)
販売管理-> 商品DB:検索(商品ID)
商品DB -> 商品:生成
商品DB --> 販売管理:商品
販売管理 -> 削除確認:表示
削除確認--[#green]>ユーザ:表示
ユーザ -[#green]> 削除確認:削除ボタン
削除確認 -> 販売管理:商品削除(商品ID)
販売管理 -> 商品DB:削除(商品ID)
販売管理 -> 商品一覧:遷移
商品一覧 --[#green]> ユーザ:表示
@enduml

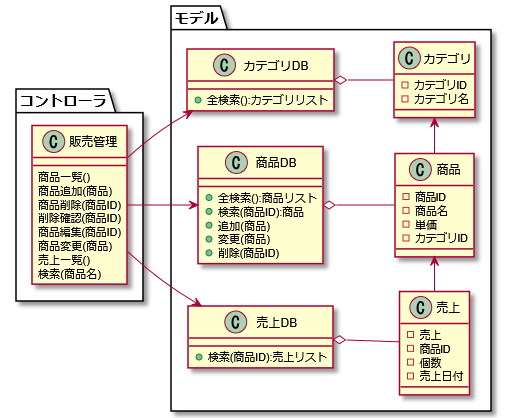

クラス図

@startuml
left to right direction
package コントローラ{
	class 販売管理{
		商品一覧()
		商品追加(商品)
		商品削除(商品ID)
		削除確認(商品ID)
		商品編集(商品ID)
		商品変更(商品)
		売上一覧()
		検索(商品名)
	}
}
package モデル{
	class 商品{
		-商品ID
		-商品名
		-単価
		-カテゴリID
	}
	class 商品DB{
		+全検索():商品リスト
		+検索(商品ID):商品
		+追加(商品)
		+変更(商品)
		+削除(商品ID)
	}

	class 売上{
		-売上
		-商品ID
		-個数
		-売上日付
	}
	class 売上DB{
		+検索(商品ID):売上リスト
	}

	class カテゴリ{
		-カテゴリID
		-カテゴリ名
	}

	class カテゴリDB{
		+全検索():カテゴリリスト
	}
}
販売管理 --> 商品DB
販売管理 --> 売上DB
販売管理 --> カテゴリDB
売上 -> 商品
商品 -> カテゴリ
商品DB o-- 商品
売上DB o-- 売上
カテゴリDB o-- カテゴリ
@enduml

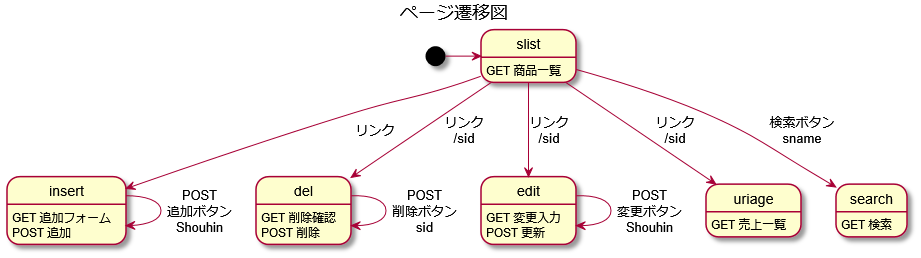

画面遷移図

@startuml
title ページ遷移図
slist : GET 商品一覧
insert: GET 追加フォーム\nPOST 追加
del: GET 削除確認\nPOST 削除
edit: GET 変更入力\nPOST 更新
uriage :GET 売上一覧
search: GET 検索

[*]->slist
slist-->insert: リンク
insert-->insert: POST\n追加ボタン\nShouhin
slist-->del: リンク\n/sid
del-->del: POST\n削除ボタン\nsid
slist-->edit: リンク\n/sid
edit-->edit: POST\n変更ボタン\nShouhin
slist-->uriage: リンク\n/sid
slist-->search: 検索ボタン\nsname
@enduml

シーケンス図

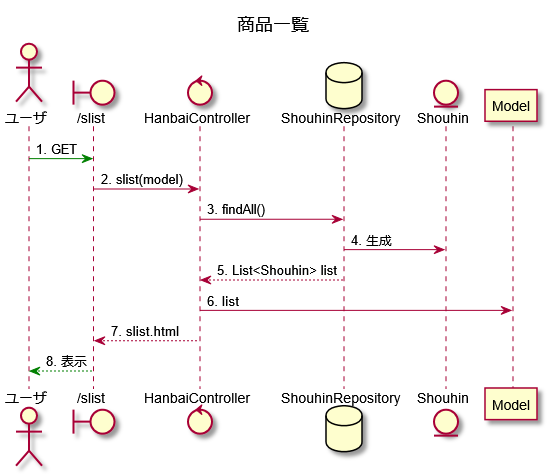

@startuml
@startuml
title 商品一覧

autonumber "#."

actor ユーザ
boundary "/slist" as slist
control HanbaiController
database ShouhinRepository
entity Shouhin
participant Model

ユーザ -[#green]> slist:GET
slist -> HanbaiController:slist(model)
HanbaiController-> ShouhinRepository:findAll()
ShouhinRepository -> Shouhin:生成
ShouhinRepository --> HanbaiController:List list
HanbaiController->Model:list
HanbaiController-->slist:slist.html
slist --[#green]> ユーザ:表示

@enduml

@startuml
title 商品の削除

autonumber "#."

actor ユーザ
boundary "/slist" as slist
boundary "/del" as del
control HanbaiController
database ShouhinRepository
entity Shouhin
participant Model

ユーザ -[#green]> slist:削除リンク
slist -[#blue]> del:GET
del -> HanbaiController:del(sid, model)
 HanbaiController-> ShouhinRepository:findById(sid)
ShouhinRepository -> Shouhin:生成
ShouhinRepository --> HanbaiController:shouhin
HanbaiController->Model:shouhin
HanbaiController-->del:del.html
del --[#green]> ユーザ:確認画面
ユーザ -[#green]> del:削除ボタン
del -[#blue]> del:POST
del -> HanbaiController:del(sid)
HanbaiController -> ShouhinRepository:deleteById(sid)
HanbaiController -[#blue]> slist:リダイレクト
slist --[#green]> ユーザ:表示
@enduml

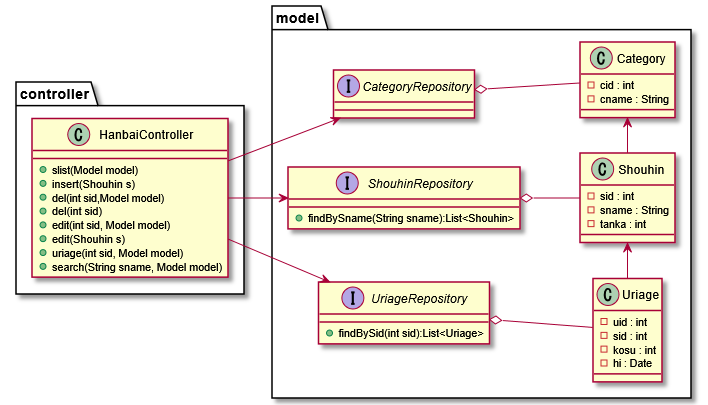

クラス図

@startuml
@startuml
left to right direction
package controller{
	class HanbaiController{
		+slist(Model model)
		+insert(Shouhin s)
		+del(int sid,Model model)
		+del(int sid)
		+edit(int sid, Model model)
		+edit(Shouhin s)
		+uriage(int sid, Model model)
		+search(String sname, Model model)
	}
}
package model{
	class Shouhin{
		-sid : int
		-sname : String
		-tanka : int
	}
	class Uriage{
		-uid : int
		-sid : int
		-kosu : int
		-hi : Date
	}
	class Category{
		-cid : int
		-cname : String
	}
	interface UriageRepository{
		+findBySid(int sid):List
	}
	interface ShouhinRepository{
		+findBySname(String sname):List
	}
	interface CategoryRepository{
	}

}
HanbaiController --> ShouhinRepository
HanbaiController --> UriageRepository
HanbaiController --> CategoryRepository
Uriage -> Shouhin
Shouhin -> Category
ShouhinRepository o-- Shouhin
UriageRepository o-- Uriage
CategoryRepository o-- Category


@enduml
@enduml
